产品概述：
小巧耐用的 Fluke 电能仪表轻松完成电能质量记录

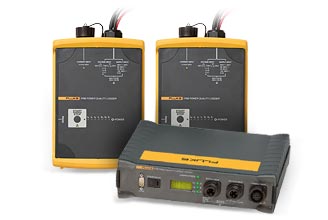

对于需要诊断和分析电能质量问题的技术人员来说，Fluke 1740 系列三相电能质量记录仪是日常必备的电能仪表。 这些电能记录仪不仅能够同时记录多达 500 个电能参数（保存时间长达 85 天），而且还能监测各种事件，因此可以帮助技术人员发现间歇性及难以察觉的电能质量问题。 随附的 PQ 记录软件可在进线口、变电站处或在设备工作期间迅速评估电能质量，因而符合最新的 EN50160 标准。
干扰分析 – 发现设备故障的根源，以便将来进行改进和预防维护
符合电能质量要求 – 验证进线口处的电能质量
电能质量分析 – 安装之前评估基本电能质量，确保符合关键系统的要求
负载分析 – 在增加负载之前检验电力系统的容量
电力和电能质量评估 – 评估在实施改进前、后的电能消耗、电能系数和常规电能质量，以验证设施改进的效果
产品特点：
-
即插即用:凭借自动化的电流探针检测和供电功能，只需数分钟内便可完成设置
-
装入机盒:小巧、全绝缘的壳体和附件可以轻松装入周围带电的狭小空间
-
确定根源:随附的 PQ 记录软件可以迅速分析趋势、创建统计汇总以及生成详图和表格
-
长期监测电能:可在记录过程中下载数据，无需中断操作
-
高精度测量电压:符合 IEC61000-4-30 A 级电压准确度要求 (0.1%)
-
快速验证电能质量:使用统计概图评估电能质量，符合 EN50160 电能质量标准
-
结实耐用:适合日常的现场检修工作，不含移动部件，经久耐用的绝缘盒，两年保修
产品规格：
|
一般数据 |
|
基本误差 |
|
|
保修期 |
|
|
校准间隔 |
|
|
质量体系 |
|
|
产品的研发、设计和制造均符合 DIN ISO 9001 标准 |
|
|
参考条件 |
|
|
23°C ± 2K；74°F ± 2K，Vm=230 V ± 10%，50 Hz ± 0.1 Hz 或 60 Hz ± 0.1 Hz |
|
相位顺序: |
L1，L2，L3 |
|
间隔长度: |
10 分钟 |
|
Wye 连接: |
（L1、L2、L3 至 N） |
|
电源: |
88 V ... 265 VAC |
|
|
环境条件 |
|
工作温度范围: |
-10°C 至 55°C；14°F 至 131°F |
|
操作温度范围: |
-0°C 至 35°C；32°F 至 95°F |
|
存放温度范围: |
-20°C 至 60°C；-4°F 至 140°F |
|
参考温度范围: |
23°C ± 2K；74°F ± 2K |
|
相对湿度: |
Fluke 1745:B2 类，符合 IEC 60654-1 标准
Fluke 1744/43:C2 类，符合 IEC 60654-1 标准 |
|
|
壳体 |
|
|
防护级别 |
|
Fluke 1745: |
IP50，符合 EN 60529 标准 |
|
Fluke 1744/1743: |
IP65，符合 EN 60529 标准 |
|
|
安全 |
|
|
IEC/EN 61010-1 600 V CAT III，300 V CAT IV，2 级污染，双重绝缘 |
|
|
测试电压类型 |
|
|
5.2 kV rms，50 Hz/60 Hz，5s |
|
|
EMC |
|
幅射标准: |
IEC/EN 61326-1，EN55022 |
|
电磁防干扰: |
IEC/EN 61326-1 |
|
|
电压和电流测量 |
|
输入电压 |
|
输入范围 VI P-N: |
最大 480 VAC |
|
输入范围 VI P-P: |
最大 830 VAC |
|
最大过载电压: |
1.2 VI |
|
输入范围选择: |
按工作种类编程 |
|
连接: |
P-P 或 P-N，单相或三相 |
|
额定电压 VN: |
<= 999 kV，通过 PT 和比率 |
|
输入电阻: |
约 820 kΩ/通道 Lx-N 单相（L1 或 A，L2 或 B，L3 或 C，已连接）：约 300 kΩ |
|
基本误差: |
VI 的 0.1 % |
|
变压器: |
比率：<999 kV/VI |
|
比率选择: |
按工作种类编程 |
|
|
使用 Flexi Set 时的电流输入 |
|
输入范围 II L1 或 A、L2 或 B、L3 或 C、N: |
15 A/150 A/1500 A/3000 A ac |
|
量程: |
0.75 A … 3000 A ac |
|
基本误差: |
小于 II 的 2 % |
|
位置影响: |
最大值 ± 测量值的 2 % － 导线到测量头的距离 > 30 mm |
|
杂散磁场影响: |
< ± 2 A ac (Iext=500 A ac)，且到测量头的距离 > 200 mm |
|
温度系数: |
< 0.05 %/K |
|
电流互感器: |
比率 <= 999 kA/II |
|
比率选择: |
按工作种类编程 |
|
连接: |
3 相，3 相 +N，2 相 L1 或 A 和 L3 或 C（双瓦特表法）7 极连接器 |
|
|
钳表的电流输入 |
|
输入范围 II L1 或 A、L2 或 B、L3 或 C、N: |
0.5 V 额定 (II) 1.4 Vpeak |
|
基本误差: |
小于 II 的 0.3 % |
|
最大过载: |
10 V ac |
|
输入电阻: |
约 8.2 kΩ |
|
电流互感器: |
比率 Ω 999 kA/II |
|
|
电能系统 |
|
|
记录仪 |
|
电源 |
|
工作范围: |
88 V 至 660 V（绝对值），50 Hz/60 Hz
100 V 至 350 V dc，内部保险丝: 630 mA T |
|
功耗: |
5 瓦特 |
|
不间断电源: |
Fluke 1745:借助智能电源管理，内置电池通常可供电 5 小时以上
Fluke 1743/44:3 秒电容 |
|
保险丝: |
电源保险丝只能在维修地点更换。 电源可以并联到测量输入（最高 660 V） |
|
|
显示屏、指示器 |
|
|
状态和电压电平 LED 指示灯
Fluke 1745:LC 背光显示屏，用于显示电压、电流、有效电能和相位顺序。 |
|
|
存储 |
|
|
8 MB 闪存 (Flash-EPROM) |
|
间隔: |
A 函数 > 12000 间隔，存储时间 85 天以上（10 分钟间隔）
P 函数 > 30000 间隔，存储时间超过 212 天（10 分钟间隔） |
|
事件: |
> 13000 |
|
存储器类型: |
线性，循环 |
|
|
接口 |
|
|
RS 232、9600...115 000 波特，自动波特率选择，3 线通信 |
|
|
尺寸 |
|
Fluke 1745: |
282 x 216 x 74 毫米（115 x 88 x 33 英寸） |
|
Fluke 1743/1744: |
170 x 125 x 55 毫米（69 x 51 x 22 英寸） |
|
|
重量 |
|
Fluke 1745: |
约 3 千克 |
|
Fluke 1744/1743: |
约 2 千克 |
|
|
测量 |
|
A/D 转换器: |
16 位，采样率: 10.24 kHz |
|
抗锯齿滤波器: |
FIR 滤波器，fc =4.9 kHz |
|
频响: |
误差 < Vm 的 1 %，40 Hz 至 2500 Hz |
|
间隔长度: |
1、3、5、10、30s；1、5、10、15、60 分钟 |
|
最小/最大值的平均时间: |
½，1 个电源周期，200ms，1，3，5s |
|
时基: |
分辨率: 10 ms (50 Hz)，误差: 2s/天 (23°C)；74°F ± 2K |
|
标准配件：
|
型号名称 |
描述 |
|
Fluke 1743 |
Memobox 电能质量记录仪
所有型号均包括:
-
4 个灵活探针 15/150/1500/3000 A，2 米电缆
-
包含 PQ 记录软件的光盘
-
RS232 接口电缆和 RS232-USB 适配器
-
电压和电源测试线
-
4 个黑色接线夹
-
彩色定位工具包
-
便携包
-
带有测量值的测试证书
-
英文印刷手册
-
多语言手册光盘
-
|
