产品概述：

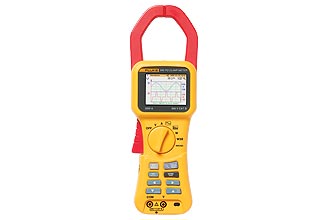

这款电能质量钳型表全面融合了电能分析仪、电能质量记录仪以及钳型表的强大功能，是监测电力负载的理想工具
由于采用了用于分析谐波频谱的高亮彩色电能检测仪显示屏，用于滤除高频信噪的低通滤波器，以及优秀的电磁防干扰设计，使得 Fluke 345 电能分析仪非常适合检修可变负载的电能质量故障。 此外，借助电能仪表，霍尔效应钳型表还能在无需中断电路的情况下测量直流电流。 电能分析仪的内置存储器让用户可以长期记录电能质量参数，从而分析趋势或间歇性问题。
-
设置和检修变频电动机以及 UPS 系统 – 通过测量主要电能质量参数来检验是否正常工作
-
谐波测量 – 发现可能损害或破坏关键设备的谐波问题
-
涌入电流捕获 – 当出现令人怀疑的重新启动或令人厌烦的电路跳闸时，检查启动电流
-
负载分析 – 在增加负载之前检验电力系统的容量
|
产品特点：
|
|
-
交流/直流电流: 无需切断电路即可测量交流电流（最高 1400 A）和直流电流（最高 2000 A）
-
符合最高安全标准: 600 V CAT IV 电能分析仪可以用在进线口处
-
在信噪环境下准确测量: 由于配备低通滤波器，即使电力负载中存在失真波形，钳型表也能进行准确的测量
-
数据记录: 可对任何电能质量参数（包括谐波）进行几分钟甚至一个多月的记录，从而发现间歇性故障
-
检验电池: 直接测量电池和直流系统的直流波动 (%)
-
排除谐波故障: 以数字或图形形式分析和记录谐波
-
涌入电流: 捕获和分析令人讨厌的电流波动（3 秒至 300 秒）
-
简单易用: 用于显示波形和趋势的宽大背光显示屏，方便确认电能测方式仪设置
-
三相电能: 内置平衡负载功能
-
查看图形和生成报告: 将电能分析仪与随附电能记录软件配合使用
|
产品规格：
|
显示 |
|
|
|
彩色透视型液晶显示屏，320 x 240 像素（70 毫米对角线），2 级背光 |
|
|
|
电源 |
|
|
|
|
电池类型:1.5 V AA 碱性电池，MN 1500 或 IEC LR6 x 6 |
|
|
电池寿命（典型） |
|
|
> 10 小时（全开背光） |
|
|
> 12 小时（有限背光） |
|
|
交流电转接盒 BE345 |
|
输入 |
110/230 V 50/60 Hz |
|
输出 |
15 V dc，300 mA |
|
|
环境条件（仅限室内使用） |
|
参考条件 |
|
|
所有准确度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的环境中测得的 |
|
|
操作温度 |
|
|
电流的温度系数 |
|
|
电压的温度系数 |
|
|
最高相对湿度 |
|
|
温度不超过 31°C (87°F) 时为 80 %，40°C (104°F) 时线性减小到 50 % |
|
|
最高操作海拔高度 |
|
|
电气安全 |
|
|
|
|
IEC 61010-1 600 V CAT IV，双重或增强型绝缘，2 级污染防护 |
|
|
|
|
|
最高安全工作电压 |
|
电流测量 |
非绝缘导体和接地线之间: 600 V ac rms 或 dc |
|
电压测量 |
输入端子和接地线之间: 600 V ac rms 或 dc；励磁相位电压之间（三角型电源配置） 825 V |
|
|
|
|
|
EMC |
|
幅射 |
|
|
电磁防干扰 |
|
|
IEC/EN 61326-1:1997 附录 C，性能标准 B |
|
|
机械技术指标 |
|
尺寸（长 x 宽 x 高） |
|
|
300 毫米 x 98 毫米 x 52 毫米（12 英寸 x 3.75 英寸 x 2 英寸） |
|
|
重量（包括电池） |
|
|
钳口 |
|
|
钳口容量 |
|
|
清洁 |
|
|
可以使用浸有异丙醇的软布清洗设备。 请勿使用研磨剂或其他溶剂。 |
|
|
电流测量 (dc, dc rms, ac rms) |
|
量程 |
|
|
0 至 2000 A dc 或 1400 ac rms |
|
|
自动量程调整功能 |
|
|
分辨率 |
|
|
10 mA（40 A 量程） |
|
|
100 mA（400 A 量程） |
|
|
1 A（2000 A 量程） |
|
|
准确度: dc 和 dc rms |
|
I > 10 A: |
± 1.5 % 读数 ± 5 位数字 |
|
I < 10 A: |
± 0.2 A |
|
|
准确度: AVG |
|
I > 10 A: |
± 3 % 读数 ± 5 位数字 |
|
I < 10 A: |
± 0.5 A |
|
|
准确度: Pk |
|
I > 10 A: |
± 5 % 读数 ± 5 位数字 |
|
I < 10 A: |
± 0.5 A |
|
|
准确度: AHr |
|
I > 10 A: |
± 2 % 读数 ± 5 位数字 |
|
I < 10 A: |
± 0.5 AHr |
|
|
准确度: CF（峰值系数） |
|
1.1 ≤ CF < 3: |
± 3 % 读数 ± 5 位数字 |
|
3 ≤ CF < 5: |
± 5 % 读数 ± 5 位数字 |
|
分辨率: |
0.01 |
|
|
准确度: RPL（波动） |
|
2 % ≤ RPL < 100 %: |
± 3 % 读数 ± 5 位数字 |
|
100 % ≤ RPL < 600 %: |
± 5 % 读数 ± 5 位数字 |
|
分辨率: |
0.1 % |
|
Idc > 5 A，Iac > 2 A |
|
|
|
|
|
|
电压测量 (dc, dc rms, ac rms) |
|
量程 |
|
|
自动量程调整功能 |
|
|
4 V / 40 V / 400 V / 750 V |
|
|
分辨率 |
|
|
1 mV（4 V 量程） |
|
|
10 mV（40 V 量程） |
|
|
100 mV（400 V 量程） |
|
|
1 V（750 V 量程） |
|
|
准确度: dc 和 dc rms |
|
V > 1 V: |
± 1 % 读数 ± 5 位数字 |
|
V < 1 V: |
± 0.02 V |
|
|
准确度: AVG |
|
V > 1 V: |
± 3 % 读数 ± 5 位数字 |
|
V < 1 V: |
± 0.03 V |
|
|
准确度: Pk |
|
V > 1 V: |
± 5 % 读数 ± 5 位数字 |
|
V < 1 V: |
± 0.03 V |
|
|
准确度: CF（峰值系数） |
|
1.1 ≤ CF < 3: |
± 3 % 读数 ± 5 位数字 |
|
3 ≤ CF < 5: |
± 5 % 读数 ± 5 位数字 |
|
分辨率: |
0.01 |
|
|
准确度: RPL（波动） |
|
2 % ≤ RPL < 100 %: |
± 3 % 读数 ± 5 位数字 |
|
100 % ≤ RPL < 600 %: |
± 5 % 读数 ± 5 位数字 |
|
分辨率: |
0.1 % |
|
Vdc > 0.5 V，Vac > 0.2 V |
|
|
|
|
|
|
均为直流测量，15 Hz 至 1 kHz
最大过载 1,000 V rms
电压 rms 是真有效值测量 (ac + dc) |
|
|
谐波 |
|
THD（总谐波失真） |
|
1 % ≤ THD < 100 %: |
± 3 % 读数 ± 5 位数字 |
|
100 % ≤ THD < 600 %: |
± 5 % 读数 ± 5 位数字 |
|
分辨率: |
0.1 % |
|
|
DF（失真系数） |
|
1 % ≤ DF < 100 %: |
± 3 % 读数 ± 5 位数字 |
|
分辨率: |
0.1 % |
|
H02 ≤ Vharm < H13: |
± 5 % ± 2 位数字 |
|
H13 ≤ Vharm ≤ H30: |
± 10 % ± 2 位数字 |
|
|
|
|
|
所有测量最多达第 30 个谐波（第 40 个谐波适用于 15 Hz 至 22 Hz）
基波频率范围: F0 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
Vacrms > 1V |
|
|
功率测量（单相和三相）(dc, dc rms, ac rms) |
|
量程 |
|
|
0 至 1650 kW dc 或 1200 kW ac |
|
|
自动量程调整功能 |
|
|
4 kW，40 kW，400 kW，1650 kW |
|
|
分辨率 |
|
|
1 W（4 kW 量程） |
|
|
10 W（40 kW 量程） |
|
|
100 W（400 kW 量程） |
|
|
1 kW（1200 kW 量程） |
|
|
准确度 |
|
|
2.5 % 读数 ± 5 位数字 |
|
|
W1Ø < 2 kW ± 0.08 kW |
|
|
W3Ø < 4 kW ± 0.25 kW |
|
|
VA 测量（单相和三相）(dc, dc rms, ac rms) |
|
量程 |
|
|
0 至 1650 kVA dc 或 1200 kVA ac |
|
|
自动量程调整功能 |
|
|
4 kVA，40 kVA，400 kVA，1650 kVA |
|
|
分辨率 |
|
|
1 VA（4 kVA 量程） |
|
|
10 VA（40 kVA 量程） |
|
|
100 VA（400 kVA 量程） |
|
|
1 kVA（1200 kVA 量程） |
|
|
准确度 |
|
VA > 2 kVA: |
2.5 % 读数 ± 5 位数字 |
|
VA < 2 kVA: |
± 0.08 kVA |
|
|
VAR 测量（单相和三相） |
|
量程 |
|
|
自动量程调整功能 |
|
|
4 kVAR，40 kVAR，400 kVAR，1200 kVAR |
|
|
分辨率 |
|
|
1 VAR（4 kVAR 量程） |
|
|
10 VAR（40 kVAR 量程） |
|
|
100 VAR（400 kVAR 量程） |
|
|
1 kVAR（1200 kVAR 量程） |
|
|
准确度 |
|
VAR > 4 kVAR: |
± 2.5 % 读数 ± 5 位数字 |
|
VAR < 4 kVAR: |
± 0.25 kVAR |
|
|
功率系数范围 |
|
|
功率系数（单相和三相） |
|
量程 |
|
|
0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性）） |
|
|
分辨率 |
|
|
准确度 |
|
|
频率范围 |
|
|
偏移功率系数（单相和三相） |
|
量程 |
|
|
0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性）） |
|
|
分辨率 |
|
|
准确度 |
|
|
频率范围 |
|
|
15 Hz 至 22 Hz 和 45 Hz 至 65 Hz |
|
|
千瓦小时 (kWHr) |
|
量程 |
|
|
自动量程调整功能 |
|
|
4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr |
|
|
分辨率 |
|
|
1 WHr（4 kWHr 量程） |
|
|
10 WHr（40 kWHr 量程） |
|
|
100 WHr（400 kWHr 量程） |
|
|
1 kWHr（4,000 kWHr 量程） |
|
|
10 kWHr（40,000 kWHr 量程） |
|
|
准确度 |
|
kWHr > 2 kWHr: |
± 3 % ± 5 位数字 |
|
kWHr < 2 kWHr: |
± 0.08 kWHr |
|
|
所有功率/VA/VAR/PF 测量 |
|
频率范围: |
直流，15 Hz 至 1 kHz |
|
电流范围: |
10 A 至 1400 A rms |
|
电压范围: |
1 V 至 825 V rms |
|
最大输入: |
825 V rms/1400 A rms |
|
最大过载: |
1000 V rms/10,000 A；均为直流测量，15 Hz 至 1 kHz。 最大过载 10,000 A 或真有效值 x 频率 < 400,000 |
|
|
频率测量（电流或电压源） |
|
量程 |
|
|
分辨率 |
|
|
准确度 |
|
|
15 至 22 Hz ± 0.5 % 读数 |
|
|
40 至 70 Hz ± 0.5 % 读数 |
|
|
15 至 1000 Hz ± 1 % 读数 |
|
|
电流范围 |
|
|
电压范围 |
|
|
范围功能 |
|
电流测量 |
|
量程: |
10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A |
|
分辨率: |
1 A（40 A 量程）
10 A（400 A 量程）
50 A（2000 A 量程） |
|
准确度: |
± 3 % 读数 ± 1 像素 |
|
最大过载: |
10,000 A |
|
|
电压测量 |
|
量程: |
4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V |
|
分辨率: |
100 mV（4 V 量程）
1 V（40 V 量程）
10 V（400 V 量程）
31.25 V（1000 V 量程） |
|
准确度: |
± 2 % 读数 ± 1 像素 |
|
最大过载: |
1000 V rms |
|
频率范围: |
直流，15 Hz 至 600 kHz |
|
|
时基 |
|
|
2.5 ms，5 ms，10 ms，25 ms，50 ms/div |
|
|
刷新率 |
|
|
最高采样率 |
|
|
涌入电流功能 |
|
量程 |
|
|
分辨率 |
|
|
10 mA（40 A 量程） |
|
|
100 mA（400 A 量程） |
|
|
1 A（2000 A 量程） |
|
|
准确度 |
|
I > 10 A: |
± 5 % 读数 ± 1 像素 |
|
I < 10 A: |
± 0.5 A |
|
|
均为直流测量，15 Hz 至 1 kHz |
|
|
最大过载 |
|
|
最大过载 10,000 A 或真有效值 x 频率 < 400,000 |
|
|
电流 rms 为真有效值测量 (ac + dc) |
|
|
捕获时间 |
|
|
1 s、3 s、10 s、30 s、100 s 和 300 s |
|
|
最高采样率 |
|
|
记录存储器 |
|
记录区域 |
|
|
平均周期 |
|
|
1 s、2 s、5 s、10 s、30 s、1 min、5 min、10 min 、15 min 和自定义 |
|
标准配件：
|
型号名称 |
描述 |
|
Fluke 345 |
电能质量钳型表
包含:
-
-
345 电能质量钳型表
-
柔软便携包
-
电能记录软件
-
测试线
-
鳄鱼夹
-
测试探针
-
USB 电缆
-
国际交流适配器/转接盒
-
英文版印刷用户手册
-
多语言手册光盘
-
|
