Fluke 435 II 系列电能质量和能量分析仪

Fluke 435 II 系列电能质量和能量分析仪
产品简介
产品概述： 先进的电能质量功能、前所未有的电能分析性能 将 Fluke 435 II 电能质量和能量分析仪作为您的保险单。无论设备发生任何问题，有了 435 II，您就可高枕无忧。配备有高级的
订购热线：010-60310742
分享到：微信QQ好友QQ空间新浪微博
产品介绍

产品概述：

 \

先进的电能质量功能、前所未有的电能分析性能

将 Fluke 435 II 电能质量和能量分析仪作为您的保险单。无论设备发生任何问题，有了 435 II，您就可高枕无忧。配备有高级的电能质量测量功能和电能量损失成本计算功能，此型号可解决任何用电问题。

  • 电参数波形数据捕获– 捕捉快速的 RMS 数值以查看每个波形，从而可以确定电压、电流和频率的数值如何相互作用
  • 逆变器效率– 功率逆变器效率
  • 电能量货币化 – 计算因电能质量差而产生的财务成本
  • 电能量评估 – 量化判断节能设备安装前后能耗的改善情况
  • 一线故障排除 – 快速诊断屏显问题以恢复在线运行状态
  • 预测性维护 –
在电能质量问题引起停机前进行监测和预测
  • 长期分析 – 发现难以察觉的问题或间歇性问题
  • 负载研究 – 增加负载前验证电气系统的容量

产品特点：

  • 功率逆变器效率： 同时测量电力电子系统的交流输出功率和直流输入功率（使用可选的直流电流钳）。
  • PowerWave 数据捕获：可捕获快速变化的 RMS 数据，显示半周期和波形来描述电气系统动态特性（发电机起动、UPS 切换等等。）
  • 电能损失计算器：通过对标准的有功和无功功率测量、不平衡和谐波功率进行量化，以确定电能损失造成的财务成本。
  • 实时故障排除：使用光标和缩放工具分析趋势。
  • 行业最高安全等级：在用户引入线处采用 600 V CAT IV/1000 V CAT III 等级。
  • 测量所有三相线和中性线：内置 4 个柔性电流探头，增强的细柔性设计以适合最紧密的位置。
  • 自动趋势研究：每次测量都会自动记录，无需进行任何设置。
  • 系统监测器：根据 EN50160 电能质量标准，在一个屏幕上显示 10 个电能质量参数。
  • 记录功能：可配置任何测试条件，可按用户定义的间隔记录最多 600 个参数。
  • 查看图表和生成报告：内置分析软件。
  • 电池续航时间：锂离子电池组每次充电可运行 7 小时。
  • 无线数据下载：将数据无线下载到 PC，并使用 Fluke Connect® 应用程序捕获屏幕。
电参数波形数据捕获
对一些用户而言，负载切换是引起电能质量问题的原因之一。负载开启时，大电流消耗有时会引起电压降低，使其他设备无法正常工作。435 和 437 II系列型号的电参数波形功能使用户可以同时高速捕获电压、电流和频率信号，从而查找出现问题的原因。电参数波形超出标准电能质量测量范围；电参数波形的快速数据捕捉模式描绘了系统动态。

特定时间下电压和电流波形将持续捕获，并在屏幕上细致呈现；电力波形从该数据中得出。此外，还可存储和检索电压、电流和频率的半周波 RMS 值以进行分析。此功能对于备用发电系统和不间断电源系统的可靠性测试来说尤为重要。

逆变器效率
功率逆变器负责将直流电流转换成交流电流或将交流电流转换成直流电流。太阳能发电系统通常具有一个能从太阳能电池中吸收能量并将其转换为有用交流电能的逆变器。逆变器会随时间而老化，需定期检查。通过比较输入和输出功率，可以得出系统效率。430 系列 II 可通过同时测量系统的直流和交流功率，测定逆变器效率，从而确定在转换过程中损失了多少功率。

\ 统一功率分析
以前，只有专家能够计算出因电能质量问题损失的电能量；电力公司可以计算出成本，但必要的测算流程超出了普通电工的能力范围。借助 430 II 系列新的专利的统一功率分析功能，您可以使用手持式工具来确定电能的损失量，精确计算额外的消耗成本。Fluke 的“统一功率分析”专利系统提供最全面的电能量视图，测量内容包括：
  • 传统功率 (Steinmetz 1897) 和 IEEE 1459-2000 的参数
  • 详细的电能量损失分析
  • 不平衡分析

不平衡分析 这些统一功率分析计算用于量化因电能质量问题引起的电能量损失成本。计算内容还包括具体的设施信息，“电能量损失分析器”最终确定设施因电能量浪费而造成的成本损失。

\ 自动趋势分析 - 快速查看趋势

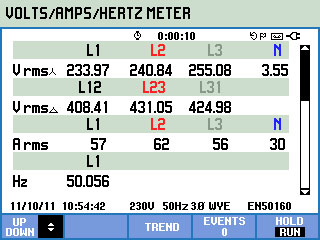

独特的自动趋势分析能让您快速发现不同时间出现的变化。每个显示的读数都会自动而连续地进行记录，无需设置阈值，也无需手动启动该流程。您可以快速查看三相线及中性线上的电压、电流、频率、功率、谐波或闪变的变化趋势。

\ 系统监测器 － 易于按照 EN50160 来检查性能

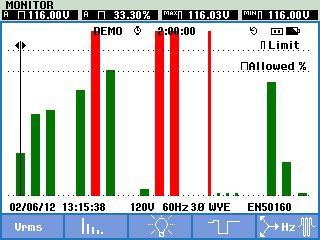

只需借助一个按钮，这种独特的系统监测器便能让您总览电力系统的性能，并能检查输入的电能是否符合 EN50160 限值或是您自己的定制规格。总览信息显示在单个屏幕上，并有颜色标记条清楚地标出哪些参数超出了限值。

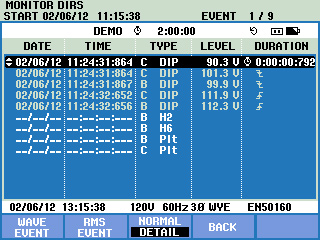

\ 系统监测器总览屏幕可以即时查看电压、谐波、闪变、频率及电压骤降和骤升的数量是否超出设置限值。并有一个详细列表列出了超出设置限值的所有事件。

\ \ \
记录功能可让您定制测量选择，并能即时分析用户可选的参数。 测量和记录功率 (W)、VA 和 VAR、PF 和能耗。 可跟踪谐波数达 50 次，并按照 IEC61000-4-7 的要求测量和记录 THD

产品规格：

产品技术指标
  模式 量程 分辨率 精度
伏特
Vrms（交流 + 直流） 435-II 1 V 至 1000 V 相电压 0.01 V ± 0.1% 额定电压****
Vpk   1 Vpk 至 1400 Vpk 1 V 5% 额定电压
电压峰值因数 (CF)   1.0 > 2.8 0.01 ± 5 %
Vrms½ 435-II   0.1 V ± 0.2% 额定电压
Vfund 435-II   0.1 V ± 0.1% 额定电压
电流（精度不包括电流钳精度）
Amps（交流 + 直流） i430-Flex 1x 5 A 至 6000 A 1 A ± 0.5% ± 5 个计数点
i430-Flex 10x 0.5 A 至 600 A 0.1 A ± 0.5% ± 5 个计数点
1mV/A 1x 5 A 至 2000 A 1A ± 0.5% ± 5 个计数点
1mV/A 10x 0.5 A 至 200 A（仅交流电） 0.1 A ± 0.5% ± 5 个计数点
Apk i430-Flex 8400 Apk 1 Arms ± 5 %
1mV/A 5500 Apk 1 Arms ± 5 %
电流峰值因数 (CF)   1 至 10 0.01 ± 5 %
Amps½ i430-Flex 1x 5 A 至 6000 A 1 A ± 1% ± 10 个计数点
i430-Flex 10x 0.5 A 至 600 A 0.1 A ± 1% ± 10 个计数点
1mV/A 1x 5 A 至 2000 A 1A ± 1% ± 10 个计数点
1mV/A 10x 0.5 A 至 200 A（仅交流电） 0.1 A ± 1% ± 10 个计数点
Afund i430-Flex 1x 5 A 至 6000 A 1 A ± 0.5% ± 5 个计数点
i430-Flex 10x 0.5 A 至 600 A 0.1 A ± 0.5% ± 5 个计数点
1mV/A 1x 5 A 至 2000 A 1A ± 0.5% ± 5 个计数点
1mV/A 10x 0.5 A 至 200 A（仅交流电） 0.1 A ± 0.5% ± 5 个计数点
Hz
Hz Fluke 435 @ 50 Hz 额定频率 42.500 Hz 至 57.500 Hz
0.001 Hz
± 0.01 Hz
Fluke 435 @ 60 Hz 额定频率 51.000 Hz 至 69.000 Hz
0.001 Hz
± 0.01 Hz
电源
瓦特（VA，var） i430-Flex 最大 6000 MW 0.1 W 至 1 MW ± 1% ± 10 个计数点
1 mV/A 最大 2000 MW 0.1 W 至 1 MW ± 1% ± 10 个计数点
功率因数 (Cos j/DPF)   0 至 1 0.001 ± 0.1% @ 额定负载状态
能量
kWh（kVAh，kvarh） i430-Flex 10x 取决于电流钳变比和额定电压 ± 1% ± 10 个计数点
能量损失 i430-Flex 10x 取决于电流钳变比和额定电压 ± 1% ± 10 位数 不含线电阻精度
谐波
谐波次数 (n)   直流，1 至 50 次分组： 谐波分组，根据 IEC 61000-4-7 而定
间谐波次数 (n)   关闭，1 至 50 次分组： 谐波和间谐波子组，根据 IEC 61000-4-7 而定
电压 %f 0.0 % 至 100 % 0.1 % ± 0.1% ± n x 0.1 %
%r 0.0 % 至 100 % 0.1 % ± 0.1% ± n x 0.4 %
绝对 0.0 至 1000 V 0.1 V ± 5% *
THD 0.0 % 至 100 % 0.1 % ± 2.5 %
电流 (A) %f 0.0 % 至 100 % 0.1 % ± 0.1% ± n x 0.1%
%r 0.0 % 至 100 % 0.1 % ± 0.1% ± n x 0.4 %
绝对 0.0 至 600 A 0.1 A ± 5% ± 5 个计数点
THD 0.0 % 至 100 % 0.1 % ± 2.5 %
功率 %f 或 %r 0.0 % 至 100 % 0.1 % ± n x 2%
绝对 取决于电流钳变比和额定电压 — ± 5% ± n x 2 % ± 10 个计数点
THD 0.0 % 至 100 % 0.1 % ± 5 %
相角   -360° 至 +0° 1° ± n x 1°
闪变
Plt、Pst、Pst(1min) Pinst   0.00 至 20.00 0.01 ± 5 %
不平衡
电压 % 0.0 % 至 20.0 % 0.1 % ± 0.1 %
电流 (A) % 0.0 % 至 20.0 % 0.1% ± 1 %
电源信号
阈值等级   在两个独立的频率下，阈值、限值和控制信号持续时间可编程 — —
信号频率   60 Hz 至 3000 Hz 0.1 Hz
相对 V%   0 % 至 100 % 0.10 % ± 0.4 %
绝对 V3s（3 秒平均值）   0.0 V 至 1000 V 0.1 V ± 5 % 额定电压

通用技术指标
外壳 设计带防护套，结实，防震 在倾斜支架中使用时，其防水防尘等级为 IP51（依据 IEC60529），抗撞击与耐振动性：30 g，抗振性：3 g 正弦曲线，随机 0.03 g 2 /Hz（依据 MIL-PRF-28800F 2 类）
显示屏 亮度：200 cd/m 2（典型值，使用电源适配器），90 cd/m 2（典型值，使用电池电源） 尺寸：127 mm x 88 mm（对角线 153 mm/6.0） LCD 分辨率：320 x 240 像素 对比度与亮度：用户可调，温度补偿
存储 标准 8GB SD 存储卡（兼容 SDHC，FAT32 格式），最大可选 32GB 屏幕保存和多个数据内存，可存储包括录像在内的数据（取决于内存容量）
实时时钟 对于趋势模式、瞬变显示和系统监测和事件捕获的时间和日期进行标示

环境
工作温度 0 °C ~ +40 °C；+40 °C ~ +50 °C 电池除外
存放温度 -20 °C ~ +60 °C
湿度 +10 °C ~ +30 °C： 95% RH（无冷凝）
+30 °C ~ +40 °C：75% RH（无冷凝）
+40 °C ~ +50 °C：45% RH（无冷凝）
最大工作海拔 CAT IV 600 V 和 CAT III 1000 V 最高为 2000 m (6666 ft)
CAT III 600 V 和 CAT II 1000 V 最高为 3000 m (10,000 ft)
最大存储海拔为 12 km (40000 ft)
电磁兼容 (EMC) 辐射和抗干扰性符合EN 61326 (2005-12)
接口 mini-USB-B 型隔离 USB 端口，用于连接个人电脑 SD 连接卡插槽（可从仪器电池的后侧访问）
保修 主机三年保修（零件和人工），附件一年保修

标准配件：

型号名称 描述
Fluke 435 II

三相电能质量和能量分析仪

内含附件:

  • BC430 电源适配器
  • 国际插头适配器一套
  • BP290（单节锂电池），28 Wh（不少于 7 小时）
  • TLS430 测试导线和鳄鱼夹套件
  • WC100 彩色编码夹和地区性标记贴纸
  • i430flex-TF，24 in (61 cm) 长，4 个夹子
  • 8 GB SD 卡
  • PowerLog CD（包括 PDF 格式的操作员手册）
  • USB 线缆 A-Bmini
  •
