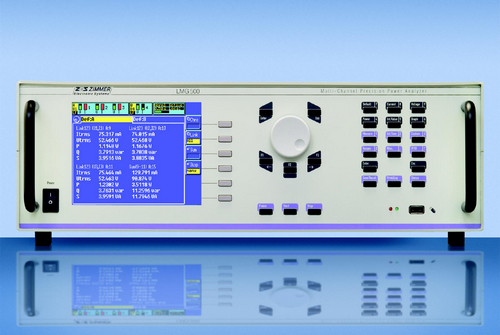

产品概述:
可以改善电机,变压器,变频器,电力电子,电源,照明系统,汽车驱动等的效率,可靠性,电磁兼容以及产品使用周期的成本。 |
产品特点:
-
电压输入和电流输入间的组延时<3ns,保证了在低功率因数或高频率下的精确测量;
-
宽动态测量范围,电压3V-1000V/3200Vpeak,电流20Ma-32A/120Apeak均可直入进行测量;
-
每秒采集300万个测量点,绝对无间隙采样;
-
通过在“标准模式”下,对仪器进行事件触发设置可以捕捉瞬态和快速信号变化;
-
设备自身谐波或间谐波测至50kHz,用外部PC可以测量高达1.5MHz;
-
闪变测量(供电网络和负载之间的相互作用);
-
模块化1至8个测量通道;
-
人性化设计,操作简便,直观;
-
在数字表格及测量图表中显示实时测量值;
-
高传输速率的通讯接口(IEEE488, RS232, USB, Ethernet);
应用范围:
-
元器件检测,如:磁芯,半导体,电容器
-
设备检测,如:电机,变频器,照明系统
-
检测整套装置或其中一部分,或者电网,以确定它们的参数
-
设备的CE标准测试,通电后(模拟一个理想电网)研究谐波和闪变的影响(负载变化)
-
检测电力输电网和设备的相互作用
典型应用:
1、 混合动力汽车驱动
通过分析在各种操作模式和条件下的功率波动,优化混合动力汽车驱动的能量管理汽车驱动器通过发动机驱动 3 相电机 M1 和 M2 ;
刹车时产生的能量反向往电池充电;
发动机给电池充电;
通过 8 个测量通道和测量扭矩与速度的进程信号接口同步获得所有准确的数据以高精度确定其效率。
2、 UPS 不间断供电系统
测定 UPS 在不同操作方式和条件下的效率
3、 双反馈异步电机
用三个通道来测量定子,转子,直流环的功率,另一个通道测量电源的功率;
在 Aron 电路中每端用两个瓦特表测量定子,转子,电源以及具体逆变电源的功率。
4、 多绕组变压器
8 通道测量 12 脉冲整流变压器
带宽 DC-10MHz•延时 < 3ns•对地电容 < 30pF:
1、 变频器的滤波功耗
为了提高现代 PWM 变频器的效率,快速开关半导体被用在输出端来降低开关损耗。电压的升降形成电容电流,电容电流加重了电机的负担和隔离(这将导致产品提前损坏)。
电机滤波器可以降低电压的上升和下降幅度,但是滤波器的瞬时波动将产生损耗。
宽带宽和非常小的组延时可以进行非常准确的功耗测量,即使横跨滤波器的被测电路的 cosΦ非常小。
外部传感器延时补偿的菜单
用外部传感器的方式测量>30A的电流,宽带宽(>100kHz)传感器用于测量>100A 的电流,例如:ZES ZIMMER的 PSU 系列。电流传感器的组延时形成的误差可以通过在延时菜单进行必要的时间调整来校准。这是一个非常简单而且好用的工具。
