产品介绍

简介：
光电探测器光谱响应测量系统系统涵盖紫外、可见光、近红外、中红外等波段范围，可满足不同类型光电探测器测量需求。
光电探测器是利用具有光电效应的材料制成的将光辐射信号转变成电信号的传感器。大部分光电探测器在一定的光谱区域内具有较强的光谱选择性，所以光电探测器的光谱响应度在不同波长是不同的。因此光谱响应度是表征光电探测器性能的一个重要参数指标。另外，对于光电材料的科研工作，通过测量并分析光电材料的光谱响应度数据，可以进一步得出材料本身的各项特性（如掺杂浓度、晶格缺陷、吸收系数、少子扩散长度等）对于光电响应能力和量子效率的影响，从而对于优选材料、改进工艺具有指导性意义。
DSR100系列探测器光谱响应度测量系统，正是适应不断增长的材料科学对检测设备的需求而诞生的。
性能特点：
◆ 宽光谱范围（200~2500nm或1~14μm可选），适用面广
宽光谱范围意味着适用于各种不同样品，如响应在日盲区的深紫外探测器、响应在可见光的太阳能电池、响应在近红外的光纤传感器、响应在中远红外的红外光电传感器，都可以在DSR100上测量光谱响应度。
◆ 高稳定性光源，降低背景噪声影响
尽管采用调制法可以降低系统杂散光和背景噪声对测量的影响，但光源本身的波动依然无法消除。因此，在采用调制法的系统中，光源稳定性反而成为系统噪声的主要来源。DSR100采用高稳定性的光源来保证系统的高重复性。右图是典型的光源相对强度的稳定度测量数据。
◆ 开机即用的Turnkey系统设计，维护简单
系统采用替代法的测量原理，设计成开机即用的turnkey模式，用户不需要在实验前对系统进行复杂的调试，日常维护也十分简单。

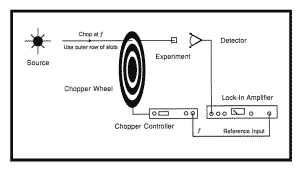

◆ 调制法测量技术，提升测量结果信噪比
DSR100系统采用调制法测量技术。调制法是目前国家计量单位采用的标准方法，通过选频放大的技术，可以大幅度抑制杂散光或环境噪声对测量精度带来的负面影响。DSR100系统针对弱信号采集专门设计了独特的前置放大电路，同时采用高性能的锁相放大器进行调制法测量。锁相放大器测量灵敏度达到2nV，动态范围达到100dB。通过提高测量灵敏度并且抑制噪声，DSR100系统可以从背景噪声中提取非常微弱的光电探测器响应信号。

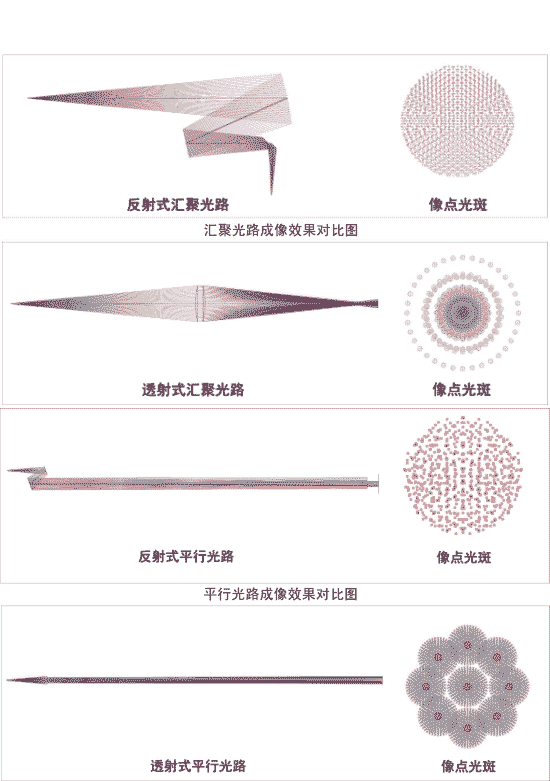

◆ 全反射光路设计，优化光斑质量
于各种光电探测器的光谱响应范围不同，因此好的探测器光谱响应度测量系统应该是宽光谱范围的，这样才能具备较强的通用性。在宽光谱范围的光学设计中，采用反射式的光路设计要比透射式得到更高品质的光束质量和均匀光斑。在透射式的光学系统中，影响光束质量和光斑品质的重要因素是色差，色差源自于不同波长的单色光在光学材料中的折射率不同，波长范围越宽，色差越明显。而在反射式的光学系统中，由于根本不涉及折射，所以不存在色差的问题。因此采用反射式光路，成像质量大大优于透射式光路，从而可以得到更高均匀度的平行光斑，或者更小尺寸的汇聚光斑。

◆ 全自动测量流程
   1）自动化测量流程得到高重复性
样品的重复定位精度很大程度上决定了测量重复性，电动平移台重复定位精度<10um，远远高于手动样品定位
   2）自动化测量流程降低了操作人员的要求
按软件文字提示即可正确操作系统进行测量，不需要对操作人员进行复杂的培训，特别适合工业客户做检测用
   3）自动化测量流程提高时间利用率
系统在预设方案后即自动运行测量流程，可提高操作人员时间利用率
◆ 大空间样品仓，四壁可拆卸，方便系统调试
特别设计的四壁方便拆卸的样品仓，给实验人员足够大的空间进行样品安装和调试。同时，也能容纳一些特殊体积的探测器，比如液氮制冷的探测器、条纹变相管等。实验人员的可操作性大大增强。
◆ 激光监视光路选项，CCD图像监控，可对小面积的光电探测器进行定位
对于未来要做成阵列探测器的器件，光敏面往往非常小，特别是有些探测器还会安装在杜瓦瓶内。要把光斑准确的打在光敏面上，采用目视对准的方法无法保证性，几乎没有重复性可言。而采用激光监视光路，配合CCD相机进行可视化控制，不但可以做到定位，还可以多次重复。

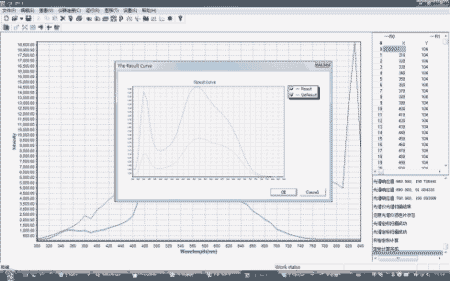

◆ 标准测量软件，数据导出格式支持第三方软件
DSR100系统的软件保存所有测试 手原始数据，可供实验人员导出成txt、xls等常见格式的文档，以便后期分析处理。

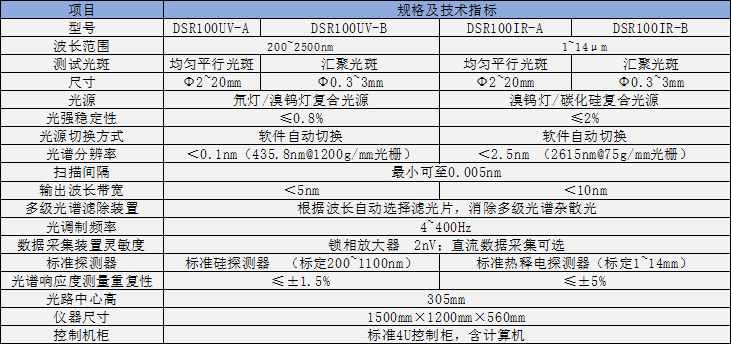

参数规格表：

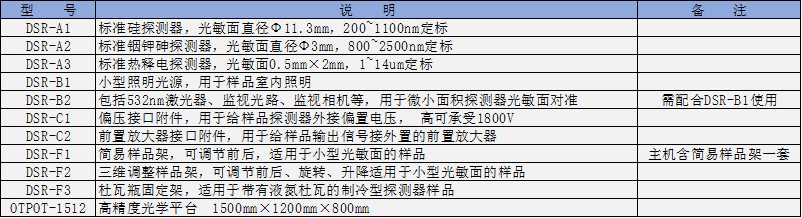

附件表：
