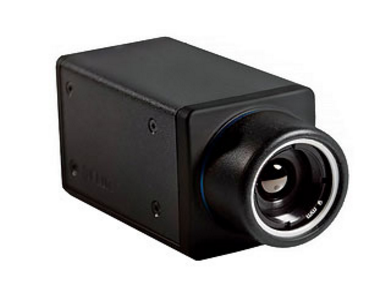

FLIR A35红外热像仪
FLIR A35红外热像仪
产品简介
产品概述： 经济实惠，紧凑小巧 FLIR Ax5系列热成像温度传感器经济实惠，是在自动化或机器视觉环境下监测温度的理想工具。 高热灵敏度，图像质量出色 FLIR Ax5系列能生成高质量的热
订购热线：010-60310742
产品介绍
产品概述：
经济实惠，紧凑小巧
FLIR Ax5系列热成像温度传感器经济实惠，是在自动化或机器视觉环境下监测温度的理想工具。
高热灵敏度，图像质量出色
FLIR Ax5系列能生成高质量的热图像，可显示低至50 mK的温差。 FLIR A65能记录320 x 240像素的清晰热图像，对于精度要求较低的应用，即便如此仍然能轻松追踪温度变化。
GigE Vision™标准兼容性
GigE Vision是一项使用千兆以太网通信接口开发的热像仪接口标准。 GigE Vision是首个允许使用低成本标准电缆快速传输图像的标准，甚至支持长距离传输。 借助GigE Vision，来自不同厂商的软硬件可通过千兆以太网连接无缝运行。
支持GenICam™协议
GenICam旨在为所有类型的热像仪提供通用编程接口。 无论执行何种接口技术（千兆以太网、Camera Link标准、IEEE-1394等）或功能，应用编程接口（API）总是一样的。 此外，GenICam协议使得借助热像仪使用第三方软件成为可能。
14位温度线性输出
允许在任何第三方软件内进行非接触式温度测量。 内置千兆以太网连接允许14位图像实时流送至电脑。
同步
对于需要1台以上热像仪以覆盖目标的应用或立体成像应用，可配置一台热像仪为主设备，其它热像仪为从设备。
产品规格：
| 成像及光学数据 | |||
| 红外分辨率 | 320 × 256像素 | ||
| 视场角(FOV) | 63° × 50°（使用7.5 mm镜头） | ||
| 48° × 39°（使用9 mm镜头） | |||
| 24° × 19.2°（使用19 mm镜头） | |||
| 13° × 10.8°（使用35 mm镜头） | |||
| 7.6° × 6.08°（使用60 mm镜头） | |||
| 图像频率 | 60 Hz | ||
| 探测器参数 | |||
| 探测器像元间距 | 25 µm | ||
| 测量 | |||
| 目标温度范围 | –40至550°C（-40 至1022°F） | ||
| 成像及光学数据 | |||
| 热灵敏度/NETD | < 0.05°C @ 30°C (86°F) / 50 mK | ||
| 精度 | 精度为±5°C（±9°F）或读数的±5% | ||
| 光圈数 | 1.25 | ||
| 调焦 | 固定 | ||
| 探测器参数 | |||
| 焦平面阵列(FPA)/波长范围 | 非制冷型VOX红外探测器 / 7.5–13 μm | ||
| 探测器时间常量 | 典型值12ms | ||
| 以太网 | |||
| 以太网 | 控制和图像 | ||
| 以太网，类型 | 千兆以太网 | ||
| 以太网，标准 | IEEE 802.3 / RJ-45 | ||
| 以太网，通信 | GigE Vision版本 兼容1.2 Client API GenICam | ||
| 以太网，图像流 | 根据红外热像仪分辨率，在7.5 / 30 / 60 Hz下（取决于版本），8位Mono信号，信号线性/ DDE，自动/手动， 在7.5 / 30 / 60 Hz下（取决于版本），14位水平和垂直翻转，信号线性/ DDE, 兼容GigE Vision和GenICam | ||
| 以太网，电源 | 以太网供电，PoE IEEE 802.3af class 0供电标准 | ||
| 以太网，协议 | TCP、UDP、ICMP、IGMP、DHCP、GigEVision | ||
| 数字输入/输出 | |||
| 数字输入 | 通用，1× 光隔离，“0” < 2，“1”=2–12 VDC | ||
| 数字输出，用途 | 通用型，输出至外部设备（以编程方式设置） | ||
| 数字输出 | 1× 光隔离，2–40 VDC，最大电流185 mA | ||
| 数字输入/输出，隔离电压 | 500 VRMS | ||
| 数字输入/输出，电源电压 | 2–40 VDC，最大电流200 mA | ||
| 数字输入/输出，连接器类型 | 12针M12 连接器（数字同步和外部电源共用） | ||
| 同步输入，用途 | 帧同步输入以控制热像仪 | ||
| 同步输入 | 1×，非隔离型 | ||
| 同步输入，类型 | LVC缓冲器@3.3V，“0” <0.8 V，“1”>2.0 V。 | ||
| 同步输出，用途 | 帧同步输出以控制另一个Ax5热像仪 | ||
| 同步输出 | 1×，非隔离型 | ||
| 同步输出，类型 | LVC缓冲器@3.3V，“0” =24 MA最大值，“1”=-24 mA最大值。 | ||
| 数字同步，连接器类型 | 12针M12 连接器（数字输入/输出和外部电源共用） | ||
| 电源系统 | |||
| 外部供电运行 | 12/24 VDC、< 3.5 W额定功率< 最高绝对功率6.0 W | ||
| 外部电源，连接器类型 | 12针M12 连接器（数字输入/输出和数字同步共用） | ||
| 电压 | 允许范围10–30 VDC | ||
| 环境参数 | |||
| 工作温度范围 | -15°C 至 60°C（+5°F 至 140°F） | ||
| 储存温度范围 | -40°C 至 70°C（-40°F 至 158°F） | ||
| 湿度 （工作和储存） | IEC 60068-2-30/24小时，95%相对湿度，25°C至40°C （77°F至104°F） | ||
| 电磁兼容性（EMC） | EN 61000-6-2（抗干扰） EN 61000-6-3（抗辐射） FCC 47 CFR Part 15 Class B（抗辐射） | ||
| 封装 | IP 40 (IEC 60529) | ||
| 抗冲击性 | 25 g (IEC 60068-2-27) | ||
| 抗振性 | 2 g (IEC 60068-2-6 & MIL-STD810G) | ||
| 物理参数 | |||
| 重量 | 0.21 kg | ||
| 热像仪尺寸（长x宽x高） | 106 × 47 × 50 mm | ||
| 三脚架安装 | UNC ¼”-20（三侧） | ||
| 底座安装 | 4 × M3螺纹安装孔（底部） | ||
| 外壳材料 | 镁和铝 | ||
| 交货范围 | |||
| 包装，内容物 |
纸板箱，带镜头的红外热像仪、调焦工具、打印文档、用户文件CD-ROM、FLIR Tools下载卡 |
||
