在光学领域中,透镜的三项基本参数是中心厚度、折射率和曲率半径,其中透镜中心厚度加工的误差是影响光学系统成像的重要因素。例如在航空、航天等高精度光学系统产品中,对透镜的公差有着严格的要求,透镜的光轴偏角、径向偏移和轴向间隙需要根据镜头中透镜的中心厚度来进行精确计算；因此光学透镜中心厚度测量是一项重要的参数。

透镜中心厚度检测是透镜生产中的一个重要环节，传统的方法是采用接触式测量法，这种检测法精 度低、耗时长、容易划伤透镜并且无法实现实时在线测量。而另外一种非接触式测量采用光学原理-色差共焦原理可以避免上面的问题，其检测结果更为精确。可靠，由于整个系统没有任何运动部件非接触式测量，在检测结果可靠性和稳定性方面，更为出色；同时由于采用了YXHD高速光谱仪，非常适合各种光学领域透镜的中心厚度在线检测。

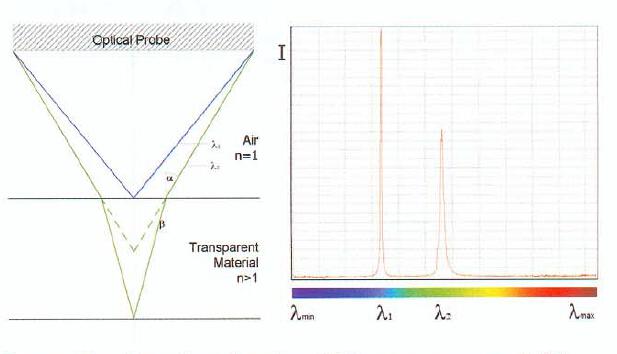

中心厚度测量原理图

该系统主要由光谱仪、光源和光学探头组成；光源通过多模光纤进入光学探头，光学探头将不同波长的光聚焦到透镜上不同距离处形成色散，同时在透镜上下表面不同波长的光形成自垂直产生反射光谱信号进入光学探头传输进入光谱仪获得不同波长的离焦量；然后通过软件算法计算得到透镜的中心厚度。

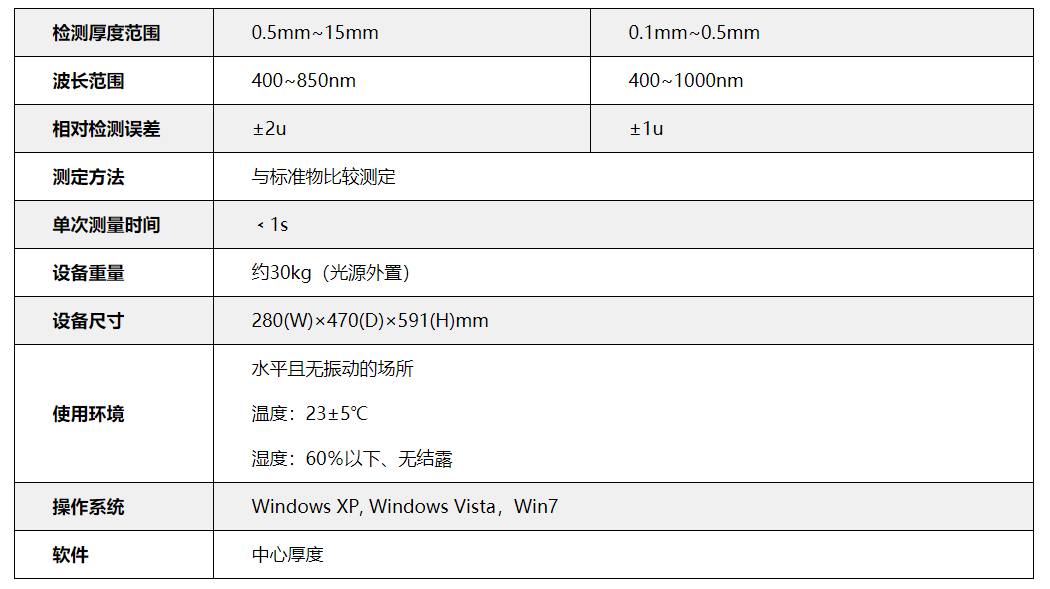

YXHD光谱仪已经成功应用于透镜中心厚度测量，目前已经在个别光学透镜元件厂家的凸透镜、凹透镜进行实时在线中心厚度检测分检；该系统主要特点不接触镜片表面测量，杜绝动作划伤镜片；同时测试速度快，检测精度高，在1秒内实现高稳定重复性。
