青蓝色波段吸收型玻璃

青蓝色波段吸收型玻璃
产品简介
产品简述： 青蓝色波段吸收型玻璃是一种利用散布在玻璃材料中的光吸收物质控制入射光波长的光学件。此类滤光片吸收部分可见光，允许蓝色、绿色波段可见光及部分近红外光通过，
订购热线：010-60310742
分享到：微信QQ好友QQ空间新浪微博
产品介绍
产品简述：
        青蓝色波段吸收型玻璃是一种利用散布在玻璃材料中的光吸收物质控制入射光波长的光学件。此类滤光片吸收部分可见光，允许蓝色、绿色波段可见光及部分近红外光通过，主要被用于获取特定蓝绿色光波。

光学指标：
截止波段：530-700nm(根据客户需求)
峰值透过率：70%~90%（根据客户需求）
产品材质：一级光学玻璃（K9，BK7，B270，D263T，石英玻璃,有色玻璃,浮法玻璃等）
表面光洁度：国标三级,美军标 60-40

应用领域：
光学测量仪器、数码相机，高清晰投影机，分析仪器设备，医疗仪器、冶金、航空、航天、仪表

青蓝色玻璃特性：

牌 号 厚度 A[2856k] D65 化学稳定性 ND α×10-7 Tg Ts S
(mm) x y Y x y Y DA DW (/℃) (℃) (℃)
QB1 2 0.354 0.379 44.8 0.235 0.258 49 1 3 1.52 93 477 550 2.51
QB2 2 0.322 0.334 28.8 0.21 0.206 32.6 1 3 1.52 93 477 550 2.51
QB3 2 0.159 0.042 0.8 0.156 0.028 1.8 1 3 1.52 91 525 577 2.51
QB4 2 0.143 0.101 3 0.145 0.063 5.8 1 3 1.582 81 483 549 3.25
QB5 2 0.143 0.106 2.8 0.146 0.065 5.2 1 2 1.52 93 477 550 2.52
QB9 2 0.187 0.391 14.8 0.156 0.256 20.3 1 2 1.524 89 460 532 2.56
QB10 2 0.409 0.417 74.4 0.283 0.324 76.6 1 2 1.529 84 540 606 2.63
QB11 2 0.328 0.412 52 0.226 0.29 59.1 1 2 1.514 93 477 550 2.57
QB12 2 0.269 0.406 36.2 0.194 0.271 44.2 1 2 1.517 91 506 572 2.59
QB13 2 0.189 0.377 17.3 0.157 0.242 23.7 1 2 1.522 90 490 555 2.61
QB16 2 0.43 0.411 82.4 0.3 0.327 84.7 6 5 1.52       2.64
QB17 2 0.424 0.417 71.4 0.299 0.334 74 6 5 1.515       2.6
QB18 2 0.4 0.413 75.2 0.274 0.315 78.3 1 3 1.518 90 490 555 2.5
QB19 2 0.247 0.25 12.2 0.175 0.137 15.6 1 3 1.477 93 428 520 2.25
QB21 2 0.345 0.439 62.1 0.244 0.326 68.8 6 5 1.535 100 421 463 2.86
QB23 2 0.207 0.385 20.8 0.165 0.248 27.7 1 2 1.517 93 477 550 2.56
QB24 2 0.149 0.035 0.7 0.153 0.028 1.9 4 3 1.513 93 477 550 2.56
QB26 2 0.318 0.47 42.4 0.233 0.36 48.5 6 5 1.536 74 549 624 2.82
QB29 2 0.151 0.033 0.7 0.154 0.026 1.8 1 2 1.517 93 477 550 2.56
QB38 1 0.471 0.418 80       6 5 1.532 98 452   2.76
QB39 1 0.364 0.431 66       6 5 1.512 97 322   2.7

绿色玻璃技术要求：

牌 号 厚度
（mm）		 400
（nm）		 420
（nm）		 450
（nm）		 540
（nm）		 600
（nm）		 640
（nm）		 680
（nm）		 700
（nm）
QB1 2   ≥84.0   44.0~50.0   21.0~27.0   34.0~42.0
QB2 2 ≥84.0     22.0~36.0 10.0~21.0
QB3 2     ≥40.0 ≤0.4     ≤3.0
QB4 2   ≥66.7   ≤1.2       ≤19.7
QB5 2   ≥58.0   ≤5.0       ≤2.0
牌 号 厚度
（mm）		 400
（nm）		 480
（nm）		 640
（nm）		 680
（nm）		 700
（nm）		 1000
（nm）
QB9 2 ≥10.0 ≥36.5   ≤1.0
QB10 2 ≥76.0       23.0~31.0 ≤5.0 3
QB11 2 ≥80.0 ≥83.8     5.5~11.6
QB12 2 ≥63.5 ≥76.4     ≤0.7
QB13 2 ≥20.0 ≥51.5 ≤0.2
牌 号 厚度
（mm）		 400
（nm）		 420
（nm）		 450
（nm）		 500
（nm）		 540
（nm）		 650
（nm）		 700
（nm）		 800
（nm）		 1000
（nm）
QB16 2 ≥88.3     ≥87.9   64.9～72.8   33.3～48.1
QB17 2     ≥69.7       27.7～44.0   ≤10.1
QB18 2   ≥88.5     80.0～87.7   25.3～59.3
QB19 2 ≥70.0       560≥10.0 620≤3.0 ≤13.0
QB21 2 360≥50.0     ≥83.0   680≤4.5
牌 号 厚度
（mm）		 320
（nm）		 334
（nm）		 350
（nm）		 405
（nm）		 480
（nm）		 600
（nm）		 633
（nm）		 694
（nm）		 750
（nm）
QB23 2     ≤4.0   ≥60.3     ≤0.1
QB24 2   ≤14.7   ≥68.0 ≤19.4 ≤0.1     ≤0.9
QB26 2     ≥10.6   510≥70.9 633≤5.7 ≤5.7 ≤0.1
QB29 2 ≤23.0     380≥83.0 ≤22.0 ≤0.1   ≤14.7
牌 号 厚度
（mm）		 350
（nm）		 360
（nm）		 405
（nm）		 500
（nm）		 510
（nm）		 514
（nm）		 633
（nm）		 680
（nm）		 694
（nm）
QB38 1 ≥73   ≥85     ≥87 ≤61   ≤29
QB39 1 ≥54   ≥77     ≥84 ≤27   ≤3.0
QB40   ≥73   ≥85     ≥89 ≤52   ≤15

青蓝色玻璃气泡、条纹、应力类级别：

牌 号 气 泡 条 纹 应 力 牌 号 气 泡 条 纹 应 力
QB1 C-B 3C 3 QB17 D 3C 3
QB2 C-B 3C 3 QB18 D 3C 3
QB3 C-B 4 3 QB19 D-C 4 3
QB4 C-B 4 3 QB21 C 3C 4
QB5 C-B 4 3 QB23 C-B 3C 3
QB9 C-B 4 3 QB24 C-B 3C 3
QB10 D 3C 3 QB26 D-C 3C 4
QB11 C-B 3C 3 QB29 C-B 3C 3
QB12 C-B 3C 3 QB38 C 3C 4
QB13 C-B 3C 3 QB39 C 3C 4
QB16 D 3C 3 QB40 C 3C 4

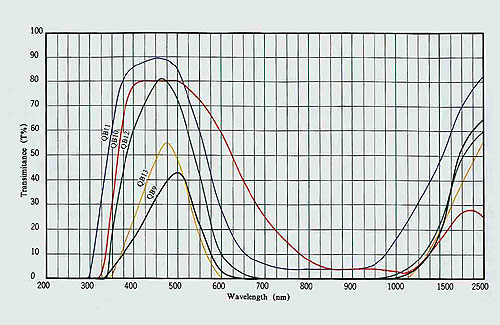

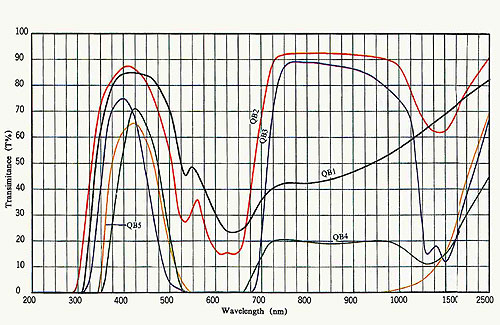

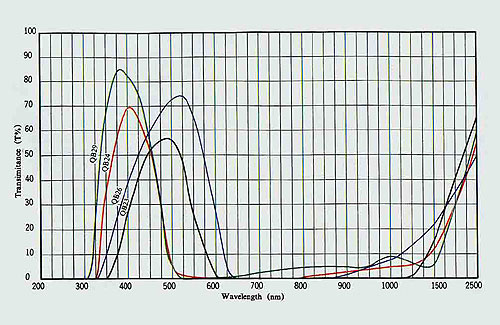

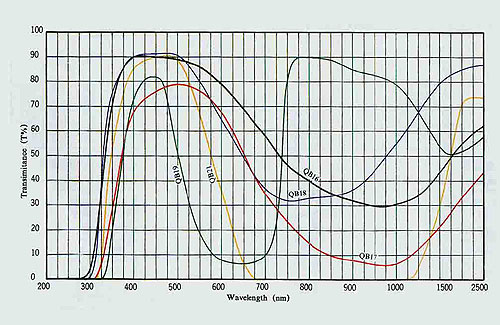

特性曲线图：
