DSX CableAnalyzer™ 系列
DSX CableAnalyzer™ 系列
产品简介
产品概述： DSX CableAnalyzer 系列铜线测试解决方案支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、8 还是 F A 和 I/II 级，都
订购热线：010-60310742
产品介绍
产品概述：
 |
|

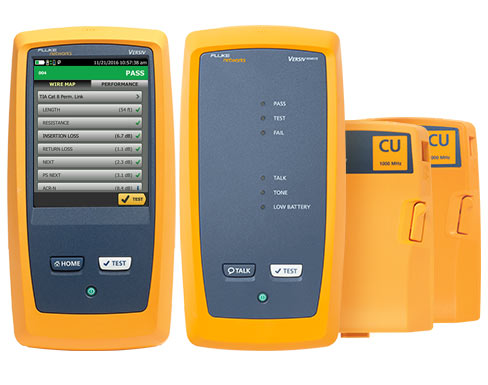

DSX CableAnalyzer 系列铜线测试解决方案支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、8 还是 FA 和 I/II 级，都不在话下。电缆认证是从系统设计开始到系统验收为止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度 － 测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。 作为 Versiv 布线认证产品系列的一员，DSX CableAnalyzer 系列可提供准确、完全无误的认证结果。安装过程中会有许多团队参与其中，采用不同种类的材料以及要求进行多种测试。赢利与否只有几个百分点的差别。DSX 可对铜缆布线进行认证，符合包括 Level VI/2G 精度要求在内的所有标准，使工作更加容易管理，且能够提高系统验收速度。它并不是仅为专业技师和项目经理而设计的。各种技能水平的人员均可用其来改善设置、操作、测试报告的过程并同时管理多个项目。 |
加速铜缆认证测试过程中的每一个步骤
- Versiv™ 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查
- 无与伦比的速度，支持 Cat 6A、8、FA I/II 级和所有现行标准
- ProjeX™ 系统可管理作业要求以及从项目设定到系统验收的整个流程，进而确保正确完成所有测试任务
- Taptive™ 用户界面可简化设定过程并消除其间可能出现的错误
- 分析测试结果并使用 LinkWare™ 管理软件创建专业的测试报告
- 以图形方式显示故障源，包括串扰、回波损耗和屏蔽层的故障，以便更快进行故障排除
- Intertek 认证 符合 TIA Level 2G – 最严苛的精度要求
- 获得了世界范围内布线供应商的认可
- 内置外部串扰 (AxTalk) 测试功能
- 兼容 Linkware™ Live。Linkware Live 可轻松地跟踪工作进展、实时访问测试结果以在现场快速修复问题，并可方便地将测试结果从测试仪传输和整合到 LinkWare™ PC Cable Test Management Software。
产品规格：
| 技术指标 | ||
| 线缆类型 | ||
| 屏蔽和非屏蔽的双绞 LAN 布线 |
TIA Cat 3、4、5、5e、6、6A、8：100 Ω ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100Ω 和 120Ω |
|
| 标准链路接口适配器 | ||
| 永久链路适配器 |
插头类型：屏蔽的 RJ45 可选插头类型：Tera（仅限 DSX-5000，DSX-8000 版本将于 2017 夏季推出） |
|
| 通道适配器 |
插座类型：屏蔽的 RJ45 可选插座类型：Tera（仅限 DSX-5000，DSX-8000 版本将于 2017 夏季推出） |
|
| 测试标准 | ||
| TIA | Cat 3、4、5、5e、6、6A、8，符合 TIA 568-C.2 标准 | |
| ISO/IEC | Class C 和 D、E、EA、F、FA 和 I/II 认证，ISO/IEC | |
| 最大频率 |
DSX-8000：2000 MHz； DSX-5000：1000 MHz |
|
| 一般规格 | ||
| 自动测试速度 | DSX-8000：5e 或 6 类/Class D 或 E 的全双向自动测试：7 秒。完整的双向 6A 类/ EA 级自动测试：8 秒。完整的双向 8 类自动测试：16 秒 | |
| DSX-5000：5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒。完整的双向 6A 类/ EA 级自动测试：10 秒 | ||
| 支持测试参数（测试参数及测试的频率范围由所选择的测试标准决定） | 接线图、长度、传播延迟、延迟偏差、直流回路电阻、插入损耗（衰减）、回波损耗 (RL)、NEXT、衰减串扰比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F) | |
| 输入保护 | 能经受持续的电话电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏 | |
| 显示屏 | 5.7 英寸 LCD，具有感应电容触摸屏 | |
| 箱包 | 由减震材料包覆成型的耐冲击性塑料箱 | |
| 体积 | 已安装 DSX 模块和电池的 Versiv 主机：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） | |
| 重量 | 已安装 DSX 模块和电池的 Versiv 主机：3 磅，5 盎司 (1.28 kg) | |
| 主机与远端： | 锂离子电池组，7.2 V | |
| 典型的电池寿命： | 8小时 | |
| 充电时间* | 测试仪关：电量从 10% 充到 90% 需 4小时 | |
| 所支持的语言 | 英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、简体中文、韩文、俄文、繁体中文、捷克文、波兰文、瑞典文、匈牙利文 | |
| 校验 | 维修中心校验周期为一年 | |
| 环境规格 | ||
| 操作温度 | 32°F 至 113°F（0°C 至 45°C） | |
| 贮存温度 | -14°F 至 +140°F（-10°C 至 +60°C） | |
| 工作相对湿度 |
0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C） |
|
| 振动 | 随机、2 g、5 Hz-500 Hz | |
| 冲击 | 1 米跌落试验（无论是否带有模块和适配器） | |
| 安全 | CSA 22.2 No. 61010, IEC 61010-1 第 3 版 | |
| 操作高度 |
13,123 英尺 (4,000 m) 10,500 英尺（3,200 米），含交流适配器 |
|
| EMC | EN 61326-1 | |
| 性能规格** | ||
| DSX-8000 | 8 类测试模式（或更低链路类别） | ANSI/TIA-1152 Level 2G |
| Class I/II 测试模式 | 提议标准 IEC 61935-1 Ed. 5 Level VI | |
| DSX-5000 | 6A 类/ EA 级测试模式（或更低链路类别） | 高于 TIA 1152 IIIe 级要求以及 IEC 61935-1 的 IV 级要求。 |
| FA 级测试模式 | 高于 IEC 61935-1 第四版草案中的 V 级要求。 | |
| 双绞线布线1的长度 | 不带远端 | 带远端 |
| 范围 | 800 m (2600 ft) | 150 m (490 ft) |
| 分辨率 | 0.1 m 或者 1 ft | 0.1 m 或者 1 ft |
| 精度 |
± (0.3 m + 2 %)；0 m 至 150 m ± (0.3 m + 4 %)；150 m 至 800 m |
± (0.3 m + 2 %) |
| 传输延迟 | 不带远端 | 带远端 |
| 范围 | 4000 ns | 750 ns |
| 分辨率 | 1 ns | 1 ns |
| 精度 |
± (2 ns + 2 %)；0 ns 至 750 ns ± (2 ns + 4 %)；750 ns 至 4000 ns |
± (2 ns + 2 %) |
| 延迟时差 | ||
| 范围 | 0 ns 至 100 ns | |
| 分辨率 | 1 ns | |
| 精度 | ± 10 ns | |
| 直流环路电阻测试 | ||
| 范围 | 0 Ω 至 540 Ω | |
| 分辨率 | 0.1 Ω | |
| 精度 | ± (1 Ω + 1 %) | |
| 过载恢复时间 | 过电压后 10 分钟内恢复额定精度。重复或长期过压之后需要重新设置基准。 | |
