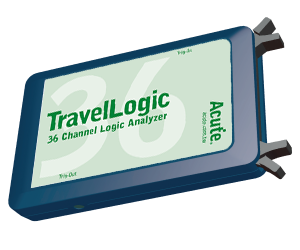

TravelLogic 逻辑分析仪
TravelLogic 逻辑分析仪
产品简介
产品概述： 产品特点： PC-based USB2.0 接口/电源 36通道 4 GHz 时序分析 / 200 MHz 状态分析 4组条件式触发 (每组条件4阶) 数据记录 (硬盘存储) 跳变存储 (8 通道跳变存储时可达 4 小 条件存储
订购热线：010-60310742
产品介绍
产品概述：
 |
产品特点：
- PC-based
- USB2.0 接口/电源
- 36通道
- 4 GHz 时序分析 / 200 MHz 状态分析
- 4组条件式触发 (每组条件4阶)
- 数据记录 (硬盘存储)
- 跳变存储 (8 通道跳变存储时可达 4 小• 条件存储 (仅支持跳变存储模式)
- 状态显示、即时频率
- 可与皇晶或其他品牌 DSO 叠加成 MSO
- 输入电压灵敏度最小 0.25 Vpp
- 总线触发 I : CAN, I²C, I²S, LPC, SMBus, SPI, SVI2, SVID, UART, USB1.1, ...
- 总线触发 II : eMMC 4.5, eSPI, MIPI SPMI, NAND Flash, SD 3.0, Serial Flash (SPI NAND), ...
- 总线分析 I : BiSS-C, CAN, eMMC5.0, I²C, I²S, Nand Flash, ProfiBus, SD, SPI,
- SVID, UART, USB1.1, ...80余种,见背面
- 总线分析 II : MIPI DSI-HS, ... (讯号来源: 他牌示波器或逻辑分析仪, 非TravelLogic)
| 型号 | 时序分析 | 状态分析 | 通道 | 总记忆体 | 汇流排触发 | 汇流排解码 |
| TL2136B | 4GHz | 200MHz | 36 | 18M bits | I | I |
| TL2236B | 4GHz | 200MHz | 36 | 72M bits | I | I |
| TL2236B+ | 4GHz | 200MHz | 36 | 72M bits | I, II | I, II |
- 总线触发 I : CAN, I²C, I²S, LPC, SMBus, SPI, SVI2, SVID, UART, USB1.1, ...
- 总线触发 II : eMMC 4.5, eSPI, MIPI SPMI, NAND Flash, SD 3.0, Serial Flash (SPI NAND), ...
- 总线解码 I : BiSS-C, CAN, eMMC5.0, I²C, I²S, Nand Flash, ProfiBus, SD, SPI, SVID, UART, USB2.0（FullSpeed）, ...80 余种
- 总线解码 II : MIPI DSI-HS, ... (讯号来源: 他牌示波器或逻辑分析仪, 非TravelLogic)

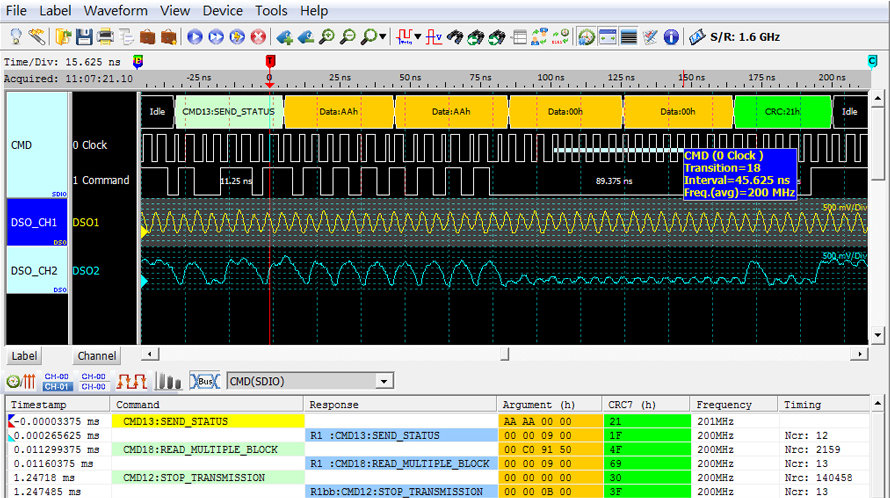

软体画面
产品规格：
产品规格：
| 技术指标 | |||
| 规格 | TL2136B | TL2236B | TL2236B+ |
| 电源 | 电源 | USB bus-power(+5v) | |
| 静态消耗功率 | 0.75w | ||
| 瞬间最大消耗功率 | <2.5w | ||
| 传输介面 | USB2.0 | ||
| 时序分析（异步，采集频率） | 4GHz | ||
| 状态分析（同步，外部时钟) | 200GHz | ||
| 跳变存储 | 多通道 (55 bits at 5 ns resolution/时间间隔5.7年) | ||
| 条件存储 | 仅支援跳变存储模式 | ||
| 通道 (Signal/Ground) | 36/4 | ||
| 存储容量 | 18M bits | 72M bits | |
|
每通道缓存(bits) vs. 可使用通道数 |
时序分析 | 每通道缓存(bits)/可使用通道数 | |
| 4 GHz | 2.5K/36 | ||
| 2 GHz | 5k/36 | ||
| 1.6 GHz | 4M/4 | 16M/4 | |
| 800 MHz | 2M/9 | 8M/9 | |
| 400 MHz | 1M/18 | 4M/18 | |
| 200 MHz |
512K/36,1M/18 1.5M/12,2M/9 3M/6,4.5M/4 9M/2,18M/1 |
2M/36, 4M/18, 6M/12, 8M/9, 12M/6, 18M/4, 36M/2, 72M/1 |
|
| 触发 | 分辨率 | 250ps | |
| 通道数 | 36 | ||
| 多条件 | 有（4） | ||
| 多阶层 | 有（16） | ||
| 前置/后置/延迟 | 有 | ||
| 忽略次数 | 有（0~1048575次） | ||
| 种类 | 字节，通道，跳变，毛刺，宽度，比较式，超时 | ||
| 总线触发I | CAN, I²C, I²S, LPC, SMBus, SPI, SVI2, SVID, UART, USB1.1, ... | ||
| 总线触发II | eMMC 4.5, eSPI, MIPI SPMI, NAND Flash, SD 3.0, Serial Flash (SPI NAND), ...(TL2236B+ Only) | ||
| 输入埠（叠加用） | TTL 3.3V | ||
| 输出埠（叠加用） | TTL3.3V | ||
| 触发电平 | 范围 | +6V~-6V | |
| 分辨率 | 50mV | ||
| 触发电平准确率 | +100mV+5%*Vth | ||
| 施密特(Schmitt)触发电平 | 有 (可设置双触发电平) | ||
| 输入电压 | 最大 | ±40V DC,15Vpp AC | |
| 灵敏度 | 0.25Vpp@50MHz,0.5Vpp@150MHz,0.8Vpp@250MHz | ||
| 输入阻抗 | 200kΩ//<5pF | ||
| 温度 | 温度 工作温度/保存温度 | 5°C~45°C(41°F~113°F)/-10°C~65°C(14°F~149°F) | |
| 相位误差 | <1ns | ||
| 波形放大缩小 | 有(可使用鼠标滚轮) | ||
| 软件功能 | 使用语言 | 繁体中文、简体中文、英文(可随时切换) | |
| 波形高度 | 可改变 | ||
| 全域窗口/报告窗口 | 有 | ||
| 快速鼠标定位 | 有 | ||
| 导入通道名称 | 有 | ||
| 快速新增总线协议分析 | 有 | ||
| 触发光标/辅助光标 | 1/25 | ||
| 数据纪录器 | 可存储于硬盘中 | ||
| 总线协议分析 |
1-Wire, 3-Wire, 7-Segment, A/D Mux Flash, AccMeter, ADC, APML, BiSS-C, BSD, CAN, Close Caption, CEC, DALI, DMX512, DP AUX, EDID, eSPI, eMMC 5.1/MMC, FlexRay, HDLC, Line Decoding, Line Encoding, HD Audio, HDQ, HID over I²C, I²C, I²C EEPROM, I²S, I80, IDE, ITU656, IrDA, JTAG, LCD1602, LIN, Lissajous, LPC, LPT, M-Bus, Math, MDIO, MHL CBUS, Microwire, MII, MIPI RFFE, MIPI DSI, MIPI SPMI, Modbus, Nand Flash, NEC IR, PECI, PMBus, ProfiBus, PS/2, PWM, QI, RGB Interface, RC-5, RC-6, SD 3.0/SDIO 3.0, Serial Flash, Serial IRQ, SGPIO, Smart Card, SMBus, SMI, S/PDIF, SPI, SPI NAND, SSI, ST7669, SWD, SWP, SVI2, SVID, UART, UNI/O, USB 1.1, USB PD 2.0, Wiegand, ... |
||
| 解码器 | Biphase Mark, Differential-Manchester,Manchester(Thomas,IEEE802.3),Miller,Modified Miller,NRZI... | ||
| 解码器 | AMI(Standard,B8ZS,HDB3),Biphase Mark,CMI,Differential-Manchester,Manchester(Thomas,IEEE802,3),MLT-3,Miller,Modified Miller,NRZI,Pseudoternary... | ||
| 主机尺寸 | 长x宽x高 (mm ) | 123X76X21(mm) | |
| 排线 | 绝缘线材40条(讯号线36条、接地4条) | ||
| 测试夹 | 40 | ||
