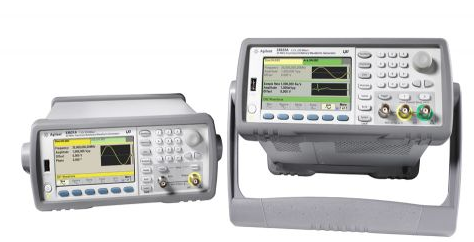

是德 33519B波形发生器
是德 33519B波形发生器产品概述：
33500B 系列波形发生器采用独有的 Trueform 信号生成技术，提供远优于 传统 DDS 的信号发生能力、保真度和灵活性，帮助您加快开发速度和提升产 品品质。
在过去二十多年中，直接数字合成 (DDS) 一直是函数 发生器和经济型任意波形发生器的理想波形生成技术。 DDS 可使波形发生器具备很高的频率分辨率、便利的定 制波形和较低的价格。
与其它技术一样，DDS 存在固有的缺点和局限。工 程师要想执行要求严苛的测量，必须解决这些缺陷，或 花费 10 倍的代价，寻找更高性能的逐点波形发生器。
安捷伦 Trueform 技术提供全新的升级方案，将 DDS 的优势与逐点法 (PxP) 架构相结合，集两者优点于一身， 同时又没有任何限制。Trueform 技术采用独特的数字采样 技术，以 DDS 的相同价位提供无与伦比的性能。

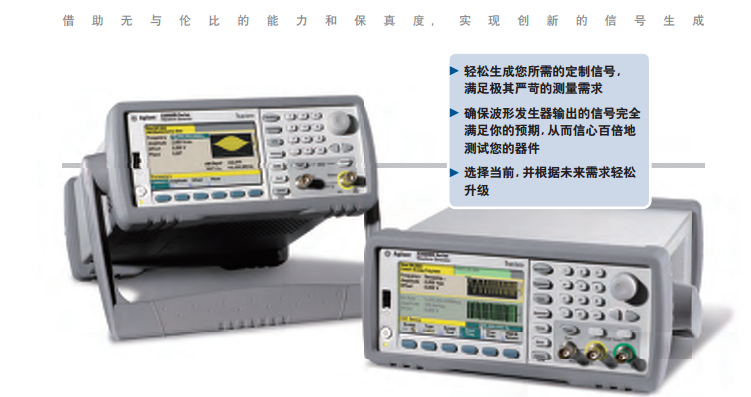

33500B 系列波形发生器的独有特性
全带宽脉冲 全带宽脉冲达 20 MHz 或 30 MHz 独立设置上升/下降沿时间
双通道 双通道耦合 , 频率和幅度 , 等向和反向 每通道的起始相位的设置 , 通道间的相移的设置
和的调制 对两个信号求和 , 独立频率和幅度的双音调制信号 , 方波加正弦 , 脉冲加噪声
逐点任意波形 生成多达 1M 个采样点 ( 标准 ) 或 16 M 采样点 ( 可选 ) 任意波形 可连接在一起 , 生成多达 512 个序列
电压设置 1 mVpp 的最低输出电压范围 , 10 倍的改善。 可设置电压高限和低限值 , 以防止被测器件过载
PRBS 码型 提供标准 PRBS 码型、PN7 ... PN23 选择 PN 类型 , 设置比特率 , 设置边沿时间
| 型号 | 33519B | ||||||
| 通道 | 1 | ||||||
| 最高频率 | 20MHz | ||||||
| 采样率 | 160Msa/s | ||||||
|
选件MEM |
将任意波形存储器从16MSa/通道 |
||||||
|
选件IQP |
IQ 播放器 ( 仅用于 33512B 和 33522B) |
||||||
|
选件OCX |
恒温控制频率参考可改善稳定度、抖动和相位噪声性能 |
||||||
|
波形 |
|||||||
|
标配 |
正弦波、方波、斜波、脉冲、三角波、高斯噪声、伪随机位序列 (PRBS)、直流 |
||||||
|
内置任意波形 |
心波、指数下降、指数上升、高斯脉冲、迭加正弦波、Lorentz、D-Lorentz、负斜波、Sinc |
||||||
|
用户定义任意波形 |
高达1MSa(使用选件MEM可达到16MSa), 具有多段波形序列 |
||||||
|
工作模式和调制类型 |
|||||||
|
工作模式 |
连续、调制、频率扫描、计数猝发、选通猝发 |
||||||
|
调制类型 |
AM、FM、PM、FSK、BPSK、PWM、和 (SUM) ( 载波加调制 |
||||||
|
调制输入 |
|||||||
|
连接器 |
后面板 BNC, 隔离 |
||||||
|
分配 |
通道1、通道2或两者 |
||||||
|
电压电平(标称值) |
±5V全量程 |
||||||
|
输入阻抗(标称值) |
5kΩ |
||||||
|
带宽(-3 dB)(典型值) |
0Hz至100kH |
||||||
|
频率参考输入 |
|||||||
|
连接器 |
后面板 BNC, 与机箱和所有其它连接器隔离 |
||||||
|
参考选择 |
内部、外部或自动 |
||||||
|
频率范围 |
标配 : 10 MHz ± 20 Hz 选件 010: 10 MHz ± 1 Hz |
||||||
|
锁定时间 ( 典型值 |
<2 s |
||||||
|
电压 |
200mVpp~5Vpp |
||||||
|
输入阻抗 ( 标称值 ) |
1 kΩ || 20 pF, 交流耦合 |
||||||
|
频率参考输出 |
|||||||
|
连接器 |
后面板 BNC, 机箱参考 |
||||||
|
频率 ( 标称值 ) |
10 MHz |
||||||
|
输出阻抗 ( 标称值 |
50Ω, 交流耦合 |
||||||
|
电平 ( 标称值 |
dBm, 632mVpp, 50Ω |
||||||
|
实时时钟/日历 |
|||||||
|
设置和读取 |
年、月、日、小时、分钟、秒 |
||||||
|
电池 |
CR-2032 纽扣电池 , 可替换型 , 使用寿命大于 5 年 ( 典型值 ) |
||||||
|
存储器 |
|||||||
|
任意波形和仪器状态存储器 |
|||||||
|
易失 |
每通道高达 1x106 点或 16x106 点 ( 选件 MEM) 每通道为 512 个序列步进 |
||||||
|
非易失 |
文件系统文件空间限制为 64 MB ( 任意波形记录约为 32 MSa) |
||||||
|
仪器状态 |
|||||||
|
保存/调用 |
用户定义仪器状态 |
||||||
|
关闭 |
关闭状态自动保存 |
||||||
|
启动 |
出厂默认设置或最近一次关闭设置 |
||||||
|
USB 文件系统 |
|||||||
|
前面板端口 |
USB 2.0 高速大容量存储器 (MSC) 类器件 |
||||||
|
能力 |
读写仪器配置设置、仪器状态以及用户任意波形和序列文件。 |
||||||
|
速度 |
10 MB/s ( 标称值 ) |
||||||
|
一般特征 |
|||||||
|
LXI C 类 ( 第 1.3 版本 |
10/100Base-T 以太网 ( 插口和 VXI-11 协议 ) USB2.0 (USB-TMC488 协议 ) GPIB/IE-488.1, IE-488.2 |
||||||
|
Web 用户界面 |
远程操作和监测 |
||||||
|
编程语言 |
SCPI-1999, IE-488.2 可兼容 Agilent 33210A/33220A |
||||||
|
图形显示 |
4.3 英寸彩色 TFT WQVGA (480x272), LED 背光 |
||||||
|
机械 |
|||||||
|
尺寸 |
宽 261.1 mm x 高 103.8 mm x 深 303.2 mm ( 已安装缓冲器 ) 宽 212.8 mm x 高 88.3 mm x 深 272.3 mm ( 已移除缓冲器 ) |
||||||
|
重量 ( 标称值 ) |
3.3 kg (7.2 lbs) |
||||||
|
环境 |
|||||||
|
储存温度 |
40˚C ~ 70˚C |
||||||
|
预热时间 |
1 小时 |
||||||
|
工作环境 |
EN61010, 污染等级 2; 室内环境 |
||||||
|
工作温度 |
0˚C ~ 55˚C |
||||||
|
工作湿度 |
5% ~ 80% 相对湿度 , 无冷凝 |
||||||
|
工作高度 |
高达 3000 米 |
||||||
|
标准 |
|||||||
|
安全性 |
符合欧洲低电压指令 , 带 CE 标志。 符合 UL 61010-1、CSA C22.2 61010-1 和 IEC 61010-1:2001 |
||||||
|
EMC |
符合欧洲测试与测量产品 EMC 指令。 - IEC/EN 61326-1 - CISPR Pub 11 第 1 组 , |
||||||
|
噪声 ( 标称值 |
SPL 35 dB (A) |
||||||
|
外接电源 |
|||||||
|
电压 |
100 V - 240 V 50/60Hz -5%, +10% 100 V - 120 V 400Hz ±10% |
||||||
|
功耗 ( 典型值 |
< 45 W, < 130 VA |
||||||
|
保修 |
3 年保修期 ( 中国 ) |
||||||
